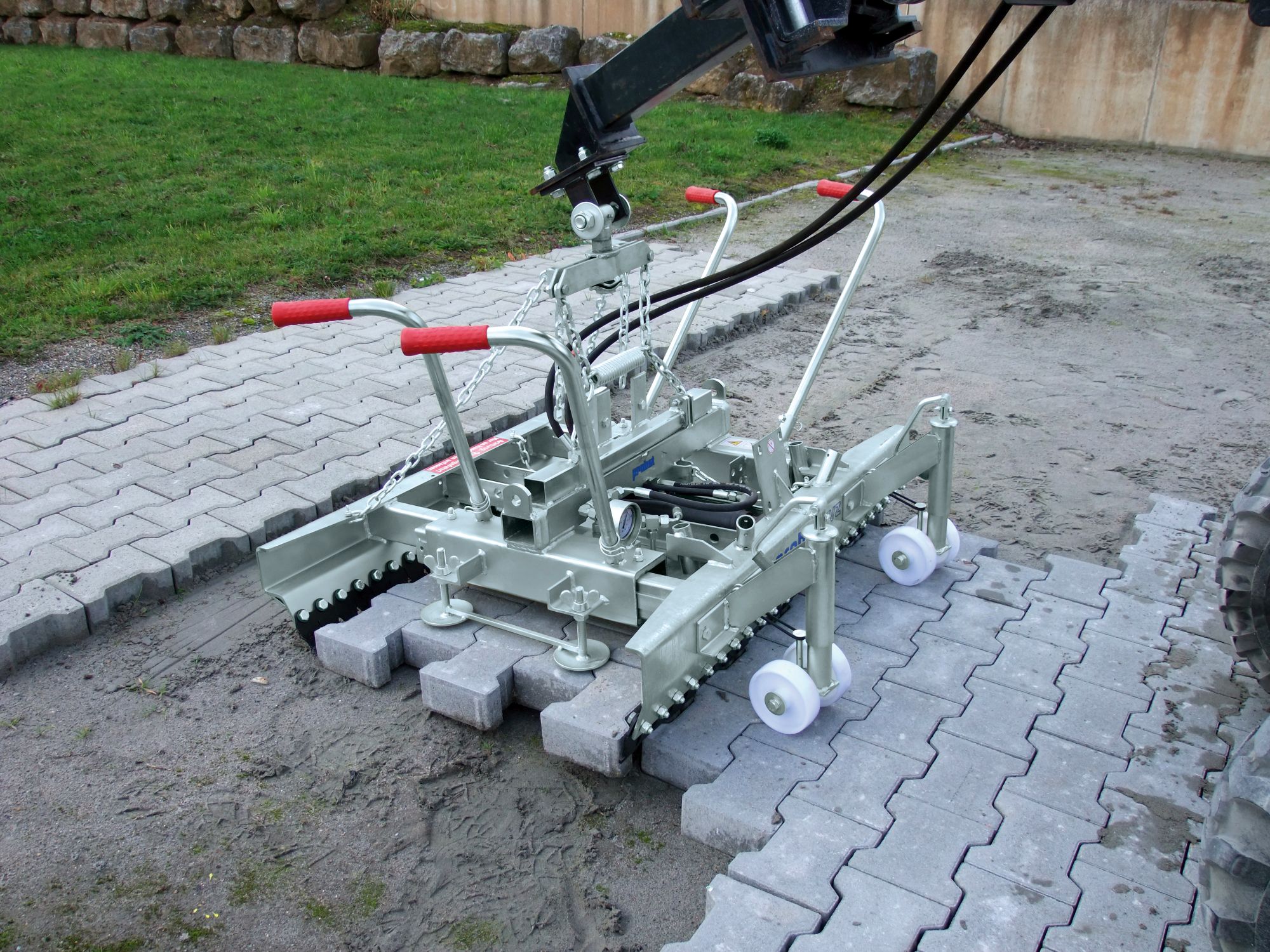

Hydraulische Verlegezange HVZ-GENIUS-II – jetzt mit deutlich erhöhter Verschiebekraft Mit nur einem hydraulischen Steuerkreis und den vollautomatisch wählbaren Bewegungsabläufen der Zange wird die HVZ-GENIUS-II zum kraftvollen Alleskönner. Durch Schauglas bessere Sicht auf Drehrichtung der Trommelsteuerung Neu gestaltete, größere Sicherheitshandgriffe Jetzt noch einfachere Einstellung der Hauptspannweite über Skala Erlaubt automatisches Verschieben von Rechtecksteinen in den Läuferverband Aktive Pendelbremse zwischen Drehkopf und Baggeraufhängung Serienmäßig ausgerüstet: Mit Abdrückvorrichtung ADV Komplett mit hydraulischem Endlos-Drehkopf, Schläuchen  und Aufh ängung für Bagger sowie jetzt auch mit Auflage für Schnellwechseladapter Neu: mit Werkzeughalterung für Rohrsteck- und Inbus-Schlüssel 2 Halfeneisen 860 mm lang und 10 Positionieradapter zur Steinverschiebung um 100 mm Verschiebeadapter HVZ-VA-SUPERSOFTMit den neuen Verschiebeadaptern HVZ-VA-SUPERSOFT von Probst lassen sich selbst „verschiebesichere Steine“ einfach und materialschonend verschieben. Zubehör:Verschiebeadapter HVZ-VA-180°Die erste Verlegereihe kann ganz normal verlegt werden. Bei der zweiten Verlegereihe muss die Steinlage u.a. erst in den 1/3 Verband verschoben werden, danach muss die Zange angehoben und ohne Steine um 180° gedreht werden. Mit den neuen Verschiebeadaptern HVZ-VA-180° von Probst entfällt beim Verlegen der geraden Verlegereihen dieser Aufwand. Voraussetzungen für hydraulischen Antrieb: (Arbeitshydraulik des Trägergerätes) 2 hydraulische Steuerkreise (1 x für Zange, 1 x für Drehkopf) Volumenstrom, nutzbar [l/min]: min. 25, optimal 35  bis 40, max. 80 Betriebsdruck, nutzbar [bar]: min. 180, optimal 200,  max. 320 Rückstaudruck: max. 10 bar Mindestbetriebsgewicht Bagger ab ca. 3,5t (Betriebsgewicht kann je nach Baggertyp und Form variieren. Keine verbindlichen Angaben, muß im Einzelfall abgestimmt werden) Hauptspannweite W (mm): 580 - 1470Für Steinhöhe* (mm): 50 - 160Nebenspannweite L (mm): 990 - 1400Tragfähigkeit (kg): 400Eigengewicht (kg)**: 332 *  abhängig von der Beschaffenheit der Abstandshalter sowie der Güte der Steine.** ohne Drehkopf, Halfeneisen und Aufhängung.

Die Leistungsfähige Anbauzange für den Minibagger; jetzt noch kraftvoller bei gleichzeitiger Reduzierung des Eigengewichtes. Mit der HVZ-Eco können nun auch kleinere Minibagger zur maschinellen Pflasterverlegung genutzt werden. Geblieben ist vom "großen Bruder" HVZ-Genius die Leistungsfähigkeit sowie die ausgeklügelte Hydrauliksteuerung: nur ein hydraulischer Steuerkreis erlaubt sämtliche Bewegungsabläufe der Zange, auch das automatische Verschieben von Rechtecksteinen in den Läuferverband. (Ausrüstung für das Verschieben von H-Steinen auf Anfrage)  Hochfeste Materialien und innovatives Design reduzieren das Eigengewicht der HVZ-Eco auf ca. 227 kg. Serienmäßige Ausstattung siehe HVZ-Genius  HVZ-ECO: Hauptspannweite W (mm): 580-1.260 Für Steinhöhe (mm): 50-160 Nebenspannweite L (mm): 960-1.440 Tragfähigkeit (kg): 400 Eigengewicht ca. (kg): 227 Weitere Vorteile: durch schlanke Bauweise gute Übersicht  besseres Anlegen und Aufnehmen aufgrund der Einstellmöglichkeiten bei der Aufhängung Abfedern des Schwenkverhaltens durch Dämpfungsfedern mit wenigen Handgriffen und ohne zusätzliches Werkzeug auf Greifweiten von 580 bis 1260 mm einstellbar Mit nur einem hydraulischen Steuerkreis und den vollautomatischen Bewegungsabläufen bietet die HVZ-ECO eine Top-Verlegeleistung Genial einfach zu bedienen! Mindestbetriebsgewicht Bagger: ab ca. 2,3t (Betriebsgewicht kann je nach Baggertyp und Form variieren. Keine verbindlichen Angaben, muß im Einzelfall abgestimmt werden.)

Hydraulische Verlegezange HVZ, HVZ-UNI und HVZ-UNI-II: Alle drei Typen sind universell geeignet zur Verlegung aller marktüblichen Verbundsteinverlegeeinheiten in Verbindung mit beliebigen Trägergeräten wie Verlegemaschine VM, Hydraulikbagger, Radlader, Heckbagger, Stapler, LKW-Ladekran, Spezialmaschinen. Typ HVZ/HVZ-UNI/HVZ-UNI-II und HVZ-Standard serienmäßig ausgerüstet: Mit universell einstellbarer Hauptspannweite, parallel auf wartungsfreier Stahl-Polyamid-Gleitführung verfahrbar. Mit einstellbarer Nebenspannweite zur exakten Formierung der Verlegeformation (Formiereinrichtung). Höhenverstellbare Auflage zur Einstellung der Greiftiefe bei verschiedenen Steindicken. Mit 2-Punktaufhängung und Feder zur Dämpfung der durch die Fahrbewegung entstehenden Schwankungen. Hydraulisches Druckbegrenzungsventil  Öldruckmanometer Einzeln abgefederte Stahllamellen als Greifelemente, damit auch bei großen Verlegeeinheiten sicheres Halten der Einzelsteine gewährleistet ist. Backenlänge L im Rastermaß von 50 mm variabel bis ca. 1.350 mm  Handgriffe zur optimalen Führung der Zange. Handgriffe schnell abnehmbar zur Anpassung an beengte Platzverhältnisse  HVZ: Hauptspannweite W (mm): 600-1.240 Für Steinhöhe (mm): 50-160 Nebenspannweite L (mm): 990-1.480 Tragfähigkeit (kg): 400 Eigengewicht (kg): 255 HVZ-UNI: Hauptspannweite W (mm): 580-1.260 Für Steinhöhe (mm): 50-160 Nebenspannweite L (mm): 960-1.440 Tragfähigkeit (kg): 400 Eigengewicht (kg): 255 HVZ-UNI-II: Hauptspannweite W (mm): 580-1.260 Für Steinhöhe (mm): 50-160 Nebenspannweite L (mm): 960-1.440 Tragfähigkeit (kg): 400 Eigengewicht (kg): 225   Zusätzliche Kette zur Schrägstellung der Zange, dadurch vereinfachtes Aufnehmen und zielgenaues Verlegen der Steinlage. Handdrehvorrichtung nach 90° arretierend. Hydraulisches Druckbegrenzungsventil Öldruckmanometer Einzeln abgefederte Stahllamellen als Greifelemente, damit auch bei großen Verlegeeinheiten sicheres Halten der Einzelsteine gewährleistet ist. Backenlänge L im Rastermaß von 50 mm variabel bis ca. 1350 mm. Handgriffe zur optimalen Führung der Zange. Handgriffe schnell abnehmbar zur Anpassung an beengte Platzverhältnisse. Nur Typ HVZ: Mit hydraulischer Zuschaltautomatik, wenn seitens des Trägergerätes nur ein hydraulischer Steuerkreis zur Steuerung der beiden getrennten Bewegungsrichtungen W und L vorhanden ist. Mit der hydraulischen Steuerung wird ein optimaler Bewegungsablauf erreicht: Beseitigung der Querfugen über die Nebenspannung L. Sicheres Greifen der Einheit über Hauptspannung W. Ausschwenken der Nebenspannung vor dem eigentlichen Verlegevorgang – problemlos kann so an die bereits verlegte Fläche angelegt werden. Öffnen der Hauptspannung zum Ablegen der Steine im Planum. Hydraulische Verlegezange HVZ-UNIDie HVZ-UNI ist die konsequente Weiterentwicklung der tausendfach bewährten hydraulischen Verlegezange HVZ. Die neue HVZ-UNI ist noch vielfältiger in der Anwendung, noch robuster in der Ausführung und noch einfacher auf die Pflastersteinlagen einstellbar, geeignet zum Betrieb an Verlegemaschine VM 203 und VM 204, sowie an allen anderen geeigneten Trägergeräten, die zwei getrennte hydraulische Steuerkreise zum Betrieb der Zange aufweisen. Alle Vorteile der HVZ sind in der HVZ-UNI integriert.Durch galvanische Verzinkung dauerhafter OberflächenschutzHVZ-UNI serienmäßige Komfortausstattung Über Scalen einfach und schnell einzustellende Haupt- und Nebenspannweite. Die Nebenspannbacken können hydraulisch ganz hochgeklappt werden, damit die Steinlagen dicht an Begrenzungen, wie Wände oder Hochbordsteine angelegt werden können. Die kraftvolle Nebenspannung erlaubt ein problemloses Verschieben von unverzahnten Steinlagen in den Läuferverband. Greiftiefe und Anlegerollen sind ohne Werkzeug schnell und einfach einstellbar . Patentierte Abdrückvorrichtung ADV gewährleistet normgerechte Verlegung, da beim Ablegevorgang ein ca. 1mm größerer Fugenabstand (als von der Abstandshilfe vorgegeben) erzielt wird, dieser Fugenabstand darf nicht durch Zusammenklopfen mit dem Gummihammer beseitigt werden! Da sich die Steine beim Ablegen durch die ADV nicht mehr verkanten können, ist kein aufwendiges Nachrichten mehr erforderlich. Abdrückvorrichtung ADV* bei Typ HVZ-UNI standardmäßig integriert. Abdrückvorrichtung ADVBeim Ablegen der Steine auf das Planum ohne ADV können sich die Steine nach dem Öffnen der Zange verkanten.Die ADV drückt die Steine beim Öffnen der Zange vollautomatisch auf das Planum und verhindert dadurch ein Verkanten der Steine.Vorteil: Enorm erhöhte Verlegequalität. Zeitaufwendige Nacharbeit wird eingespart und es ergibt sich ein gleichmäßiges Fugenbild. Hydraulische Verlegezange HVZ-UNI-II: Zur Verlegung aller marktüblichen Verbundsteinverlegeeinheiten in Verbindung vor allem mit  Verlegemaschinen VM (Radlader und Bagger auf Anfrage). Hochfeste Materialien und innovatives Design reduzieren das Eigengewicht der HVZ-UNI-II auf 220 kg Wesentlich vereinfachte Einstellung der Hauptspannweite über Spindel mit integriertem Federpaket,  anstelle der bisherigen Kettenzentrierung Deutlich erhöhte Verschiebekraft für problemloses Verschieben der meist unverzahnten Steinlagen* in den Läuferverband ( 3 x so groß wie bei HVZ-UNI) Neue Aufhängung – die Zange hängt dadurch deutlich ruhiger Standardmäßig mit Zwei-Kreishydraulik Mit Abdrückvorrichtung ADV standardmäßig Hydraulische Verlegzange HVZ-Standard  Mit 2-Punkteaufhängung und Feder zur Dämpfung der durch die Fahrbewegung entstehenden Schwankungen.  Zusätzliche Kette zur Schrägstellung der Zange, dadurch vereinfachtes Aufnehmen und zielgenaues Verlegen der Steinlage. Handdrehvorrichtung der 90° arretierend  Mit hydraulischer Zuschaltautomatik, wenn seitens des Trägergeräts nur ein hydraulischer Steuerkreis zur Steuerung der beiden getrennten Bewegungsrichtungen W und L vorhanden ist.  Mit der hydraulischen Steuerung wird ein optimaler Bewegungsablauf erreicht: 1. Beseitigung der Querfugen über die Nebenspannung L. 2. Sicheres Greifen der Einheit über Hauptspannung W. 3. Ausschwenken der Nebenspannung vor dem eigentlichen Verlegevorgang - problemlos kann so an die bereits verlegte Fläche angelegt werden. 4. Öffnen der Hauptspannung zum Ablegen der Steine im Planum  Inkl. 2 Halfeneisen 860 mm lang. Standardmäßig ohne Abdrückvorrichtung ADV. HVZ-Standard:  Hauptspannweite W (mm): 570 - 1.180  Für Steinhöhe (mm): 50 - 160  Nebenspannweite L (mm): 990 - 1.300  Tragfähigkeit (kg): 400  Eigengewicht (kg): 217  Hydraulische Verlegzange HVZ-Light:  Die leichte und günstige Einsteiger-Zange für die maschinelle Steinverlegung, besonders für die Verlegung großer Platten geeignet. Serienmäßig ausgestattet wie HVZ-Standard, allerdings ohne Seitenspannung. Ein Verschieben unverzahnter Steinlagen aus dem Läuferverband ist deshalb nicht möglich.  Aufgrund ihres geringen Eigengewichtes ist die HVZ-Light besonders zum Anbau an Miniradlager und Minibagger, aber auch für Verlegemaschinen VM geeignet.  Zum Anbau an Trägergerät ist nur ein Hydraulikkreislauf erforderlich.  Voraussetzungen bei hydraulischem Antrieb wie HVZ-Standard und HVZ-UNI-II  HVZ-Light:  Hauptspannweite W (mm): 570 - 1.180  Für Steinhöhe (mm): 50 - 160  Tragfähigkeit (kg): 400  Eigengewicht (kg): 159

Die leichte und günstige Einsteiger-Zange für die maschinelle Steinverlegung, besonders für die Verlegung großer Platten geeignet.Serienmäßig ausgestattet wie HVZ-STANDARD, allerdings ohne Seitenspannung. Ein Verschieben unverzahnter Steinlagen aus dem Läuferverband ist deshalb nicht möglich. Aufgrund ihres geringen Eigengewichtes ist die HVZ-LIGHT besonders zum Anbau an Miniradlager und Minibagger, aber auch für Verlegemaschinen VM geeignet.Zum Anbau an Trägergeräte mit Staplerzinken ist die Einstecktasche ET-L optional erhältlich.Für den Anbau an ein Trägergerät ist nur ein Hydraulikkreislauf erforderlich. Voraussetzungen bei hydraulischem Antrieb, wie HVZ-STANDARD und HVZ-UNI.HVZ-LIGHT Hauptspannweite W (mm): 570 – 1.180Für Steinhöhe (mm): 50 – 160Tragfähigkeit (kg): 400Eigengewicht (kg): ca. 160ET-L Einstecktasche für Staplerzinken: Tragfähigkeit (kg): 600Eigengewicht (kg): 9Einhängeöse für Kranhaken: Tragfähigkeit (kg): max. 1000Eigengewicht (kg): 0,9

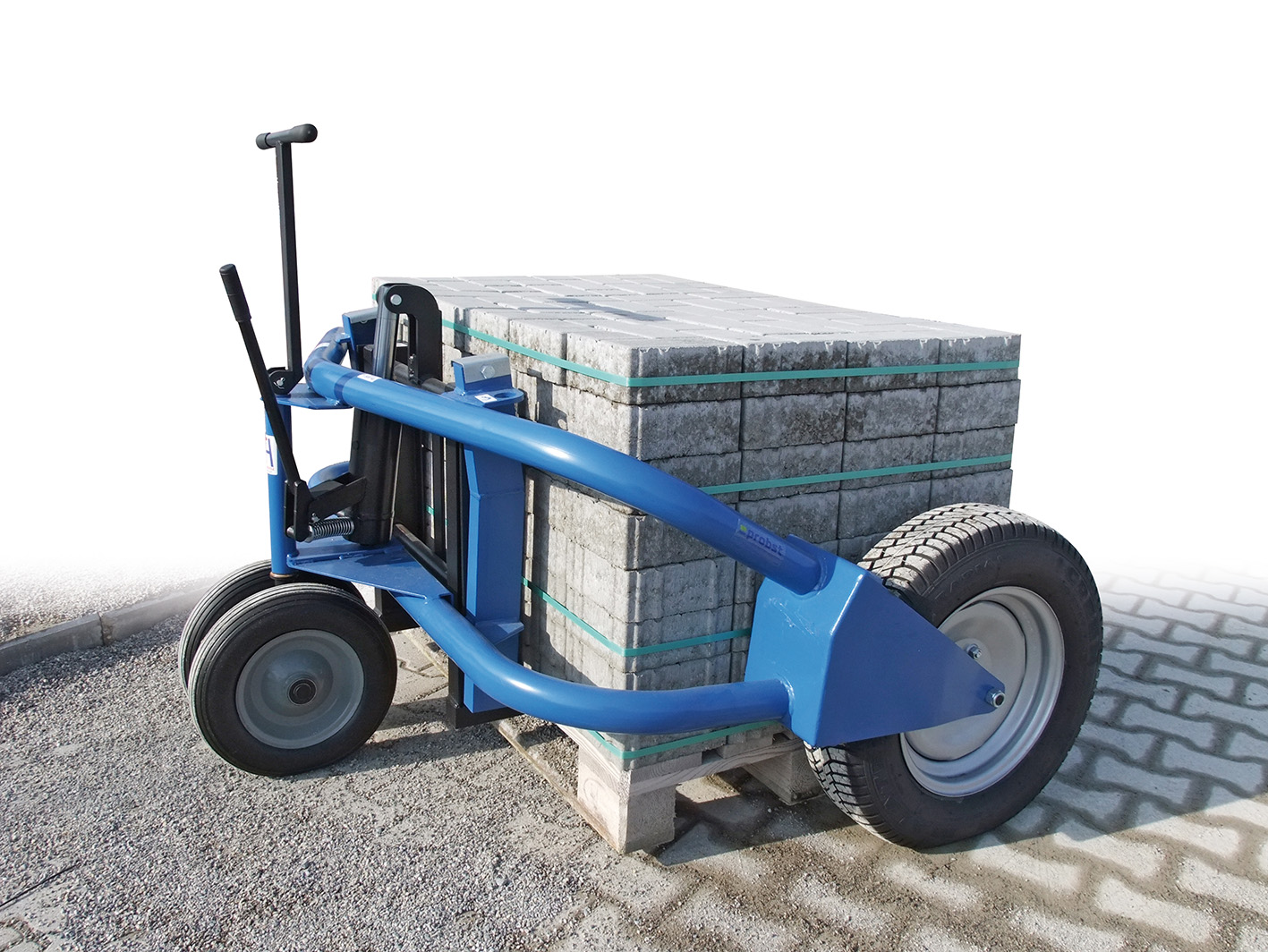

Für den Transport von Steinpaketen mit Paletten auf der Baustelle. Mit groß dimensionierten Gummirädern, daher leichter Lauf. Bei Gefälle kann der Wagen abgebremst werden. Palettengabeln werden unter der Palette eingeführt, die beiden Haupträder befinden sich dann links und rechts von der Palette. Die Last wird dann per Handpumpe und Hydraulikzylinder hochgepumpt. Jetzt NEU: Palettenwagen PW-III-E mit Elektroantrieb für den leichten Transport von Steinpaketen mit Paletten auf der Baustelle. Antrieb über wiederaufladbaren Akku mit integriertem Ladegerät Antriebsmotor 24 V / 500 W Hubhydraulik 24 V / 800 W PW-III: max. Palettenlänge (mm): 1.250 lichter Abstand der Gabelholmen: einstellbar Tragfähigkeit (kg): 1.500 Eigengewicht (kg): 195 Deichel Nachrüstsatz mit Bremsfunktion PW-III-E: max. Palettenlänge (mm): 1.250 lichter Abstand der Gabelholmen: einstellbar Tragfähigkeit (kg): 1.200 Eigengewicht (kg): 226

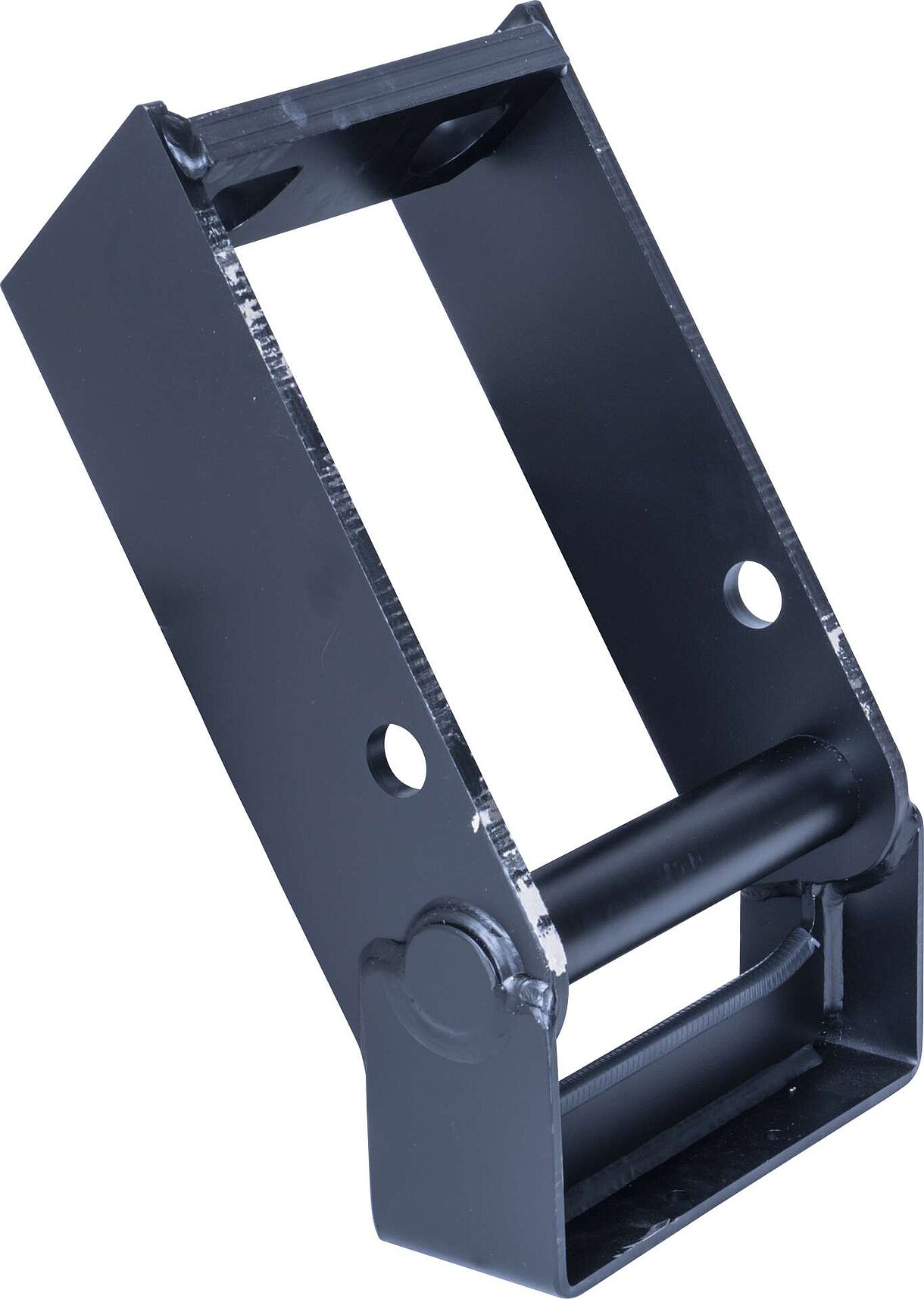

Adapter: Für einige Verlegeeinheiten kann es vorteilhaft oder gar erforderlich sein, vorwiegend für die Nebenspannung, Sonderadapter zu verwenden, um ein optimales Greifergebnis zu erhalten. Zur Positionierung im Läuferverband, z. B. bei Rechtecksteinen, dient der Positionierungsadapter PA (bitte Steinformation angeben). Bei der Verlegung von Verlegeeinheiten im Fischgrätmuster ist es vorteilhaft, auf die seitlichen Halbsteine zu verzichten und dafür einen Fischgrätadapter FA zu benutzen (bitte Steinformation angeben). Sonderadapter z. B. für Verlegeeinheit 21 bis 24 oder ähnliche auf Anfrage (bitte Steinformation angeben). FA-Adapter für HVZ - falls erforderlich: FA-Umbau, Aufnahmebügel für HVZ FA-Adapter Version HVZ-uni PA-Adapter  bestehend aus - 2 Halfeneisen, 10 Positionieradapter     Einstecktaschen ET-L Für Staplerzinken, mit Feststellschraube und Befestigungslaschen für Aufhängung. Damit kann die HVZ an jedes Trägergerät (mit Gabelzinkenvorsatz) schnell und problemlos befestigt werden. Universal-Baggeraufhängung Passend für alle gängigen Baggertypen, Bolzendurchmesser bis max. 80 mm. Vorteil: die HVZ kann an jeden Bagger schnell und problemlos befestigt werden. Ausleger A-KL Für Kompaktlader, mit verstellbarer Ausladung. Dadurch werden die Hinterräder des Kompaktladers entlastet und der Pflasterverband bei Lastbewegungen weitgehendst geschont. Verbundsteinformen Nachstehend abgebildete Verbundsteinformen 1 – 20 sind u. a. für maschinelle Verlegung geeignet. Es können auch andere Steinformen verlegt werden. Voraussetzung ist, dass die Steine in maschinenverlegegerechter Formation paketiert sind. Die Verbundsteinformen 16 – 20 sind mit Positionierungsadapter PA zur maschinellen Verlegung geeignet. Die Verbundsteinformen 21 – 25 sind mit Sonderadapter zur maschinellen Verlegung geeignet. Für andere Steinformen bitte ggf. Formenzeichnung einsenden. Einstecktaschen ET-LFür Staplerzinken, mit Feststellschraube und Befestigungslaschen für Aufhängung. Damit kann die HVZ an jedes Trägergerät (mit Gabelzinkenvorsatz) schnell und problemlos befestigt werden. Universal-BaggeraufhängungPassend für alle gängigen Baggertypen, Bolzendurchmesser bis max. 80 mm.Vorteil: die HVZ kann an jeden Bagger schnell und problemlos befestigt werden. Ausleger A-KLFür Kompaktlader, mit verstellbarer Ausladung. Dadurch werden die Hinterräder des Kompaktladers entlastet und der Pflasterverband bei Lastbewegungen weitgehendst geschont.
